高压放大器：压电堆主动隔振系统的驱动之源

主动隔振技术是消除环境微振动对精密设备影响的有效手段，压电堆作动器因具有响应快、分辨率高和出力大等优势，已成为主动隔振系统中广泛采用的执行元件。然而，压电堆的正常工作依赖高压驱动信号，其驱动电源的性能直接关乎隔振系统的控制精度与稳定性。高压放大器作为连接控制信号与压电作动器的桥梁，其输出电压范围、带宽、线性度及容性负载驱动能力等指标，构成了主动隔振实验成败的关键技术因素。

一、主动隔振的技术需求与压电堆作动器

精密仪器与高端制造领域对微振动环境控制的要求日益严格，主动隔振技术因其可控性强、隔振频段宽等优势而受到广泛关注。压电堆作动器作为主动隔振系统的核心执行元件，利用压电材料的逆压电效应——在电场作用下产生机械形变，能够实现快速、精确的位移输出。与传统隔振方式相比，压电堆作动器具有响应速度快、分辨率高、驱动力大等显著特点，适用于航天光学载荷、半导体制造设备及精密测量仪器等对振动控制要求严苛的场景。

在主动隔振系统中，控制器根据加速度传感器采集的振动信号，经控制算法运算后输出相应的控制指令，该指令需经放大后才能驱动压电堆作动器产生反向振动以抵消干扰。压电堆通常由数十至数百层压电陶瓷叠片构成，其驱动电压一般需要数百伏甚至上千伏。因此，高压放大器成为连接控制系统与压电作动器之间的关键环节，其性能直接决定了主动隔振系统的控制精度与响应效果。

二、压电堆驱动对高压放大器的核心性能要求

压电堆作为一种容性负载，对驱动电源有着特殊的技术要求。首先，高压放大器需要具备足够的输出电压范围。低压压电陶瓷的驱动电压约为150V，而高压压电陶瓷的驱动电压通常可达500V甚至1000V。其次，压电堆作动器在主动隔振应用中需要响应不同频率的振动信号，这就要求高压放大器具备较宽的频带宽度和良好的频率响应特性。再者，驱动电源的电流驱动能力与驱动频率、驱动电压和负载电容值三者之乘积成正比，因此放大器还需具备足够的输出电流能力。此外，主动隔振实验对信号的线性度和稳定性有较高要求，放大器的输出应能准确复现控制信号，避免波形失真影响隔振效果。

三、华钛高压放大器的技术特性与产品优势

华钛技术（HUATEK）推出的高压放大器产品系列，在压电驱动应用领域展现出较好的技术适配性。以H20000系列为例，该系列采用桌面级台式设计，仅1U高度（约4.45cm）和A4纸大小的体积，机身采用铝合金打造，具备数控增益调节（0.1倍步进）和数控偏置电压功能。其中H20808型号可提供±800V（1600Vp-p）的最大输出电压、82.5mA的最大输出电流，带宽覆盖DC~100kHz；H25001型号则支持±5000V（10000Vp-p）输出。

华钛高压放大器的四象限输出能力是其驱动压电堆的关键技术优势——能够稳定驱动容性负载，支持正负电流与电压输出。在保护机制方面，产品集成了过载保护和短路保护功能，提供单次保护与打嗝模式两种选择，其中打嗝模式可在过载时自动循环“关断-延时-重启”，提升实验连续性与系统安全性。此外，放大器还集成了直流偏置输出功能，支持正负双向直流偏置调节，可实现交流高压叠加直流静态电位输出，匹配压电堆的额定静态工作条件。

四、华钛高压放大器在压电堆主动隔振实验中的应用实践

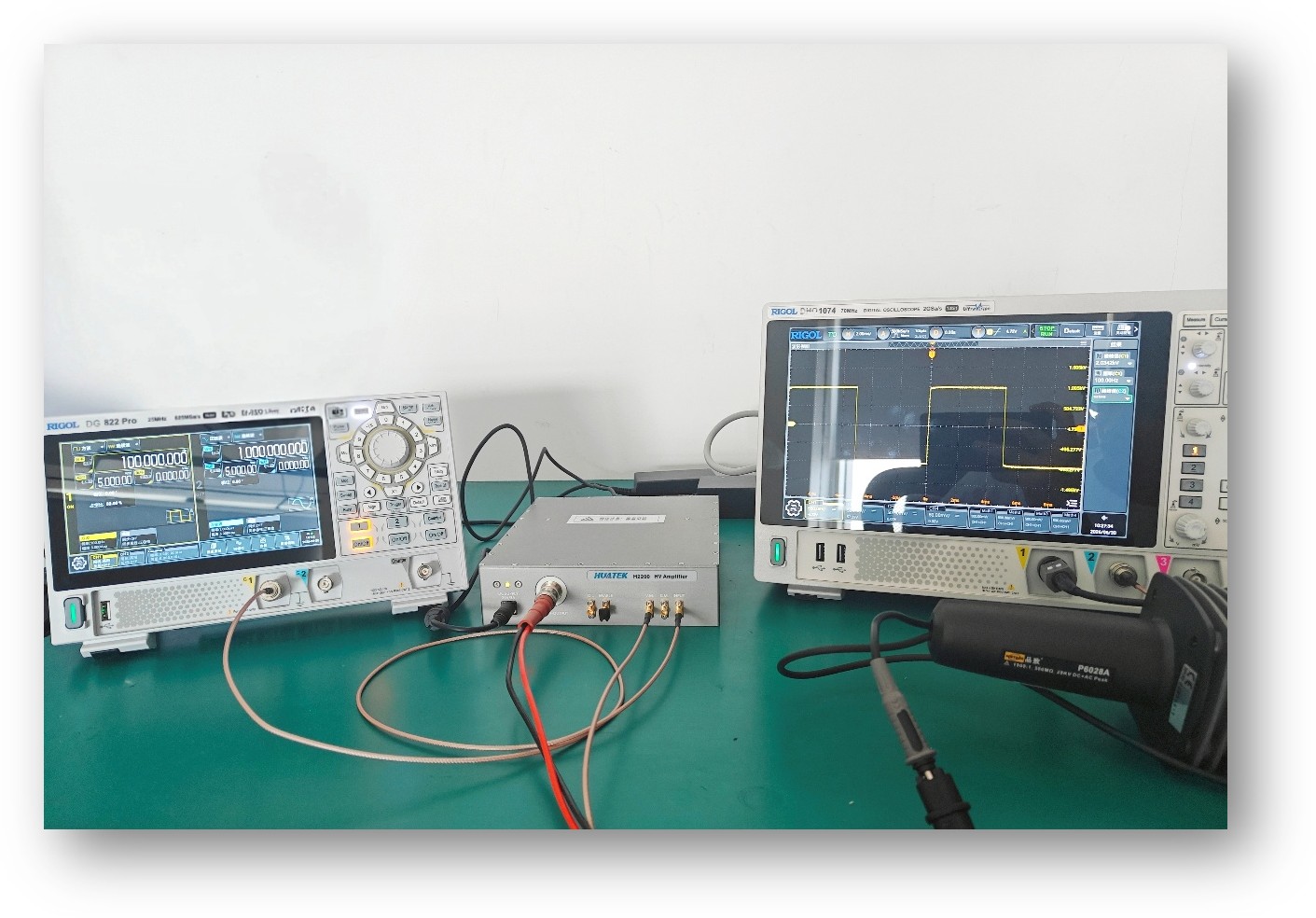

在典型的压电堆主动隔振实验平台中，信号源产生控制信号，经华钛高压放大器线性放大后驱动压电堆作动器。实验通常采用加速度传感器监测结构振动，通过控制算法（如MCS控制算法或LQG控制）计算所需的作动器驱动电压。华钛高压放大器凭借其宽频带（DC~100kHz及以上）和低噪声特性（输出噪声低至1.5V rms），能够准确放大不同频率成分的控制信号，确保压电堆作动器对驱动信号的精确响应。

在压电驱动与控制的具体应用中，华钛高压放大器通过高效提升输入信号幅度，使压电元件在较佳状态下工作，实现精确的运动控制和响应。其稳定的输出电压确保了压电堆作动器在不同工作条件下保持一致的性能输出。同时，放大器集成的电压/电流监测功能（监测比例可调），便于实验人员实时监控驱动状态，为主动隔振系统的闭环控制提供了可靠的数据支撑。

压电堆主动隔振技术对驱动电源提出了高电压、宽频带、高稳定性和容性负载驱动能力等多重技术要求。华钛高压放大器凭借其完善的输出电压覆盖范围、四象限输出能力、宽频带响应以及紧凑的产品设计，为压电堆主动隔振实验提供了可靠的驱动解决方案。随着精密制造与高端装备对振动环境控制要求的持续提升，高性能国产高压放大器将在主动隔振技术领域发挥日益重要的作用。
