柔性电子制造的关键一环：高压放大器如何支撑EHD高精度点胶

电流体打印（ElectrohydrodynamicPrinting，简称EHD打印）是近年来微纳制造领域的一项前沿技术。与传统喷墨打印依靠机械力或热力“挤压”液滴不同，EHD打印利用电场力将液体从喷嘴“拉”出。其核心原理是在喷嘴与基板之间施加高压电场，液体在喷嘴尖端形成泰勒锥，随后喷射出微米甚至纳米级的精细液滴或射流。这项技术突破了传统打印的物理限度，使得打印线宽可远小于喷嘴内径，同时能够处理从低粘度溶剂到高粘度聚合物溶液、导电银浆等广泛范围的墨水材料。

一、EHD打印的技术特点与应用领域

基于电场驱动的独特原理，EHD打印在打印分辨率、材料兼容性和工艺可控性方面均展现出明显优势。打印线宽可达到亚微米级别，远优于传统喷墨打印的数十微米水平；墨水粘度适用范围广，从1cps到10000cps以上的材料均可实现稳定喷射，这为功能材料的图案化提供了极大便利。正是由于这些技术特点，EHD打印在柔性电子（如可穿戴设备、柔性显示）、半导体先进封装（如精细线路修复、凸点制作）、生物医疗（如生物支架、药物释放微针）以及微纳光学器件制造等领域展现出重要的应用价值。

二、高压放大器在EHD打印中的核心作用

在EHD打印系统中，高压放大器是实现电场驱动的关键部件，其性能直接影响打印的成败与精度。打印过程中，计算机生成的复杂低压控制信号需要经高压放大器精准、无失真地放大至数百伏乃至数千伏级别，才能在喷嘴与基板之间建立起所需强度的电场。普通直流高压电源只能提供恒定电压，无法满足动态波形输出的需求，而EHD打印要求电压信号具有快速响应能力。若高压放大器带宽不足，高频谐波被滤除，导致方波波形前沿变缓、三角波线性度下降，喷嘴处电场强度无法在设定瞬间达到峰值，液滴受力不均，容易造成液滴体积波动、喷射方向偏移、拉丝或拖尾等现象，这些缺陷会严重降低打印分辨率和图案形貌的一致性。

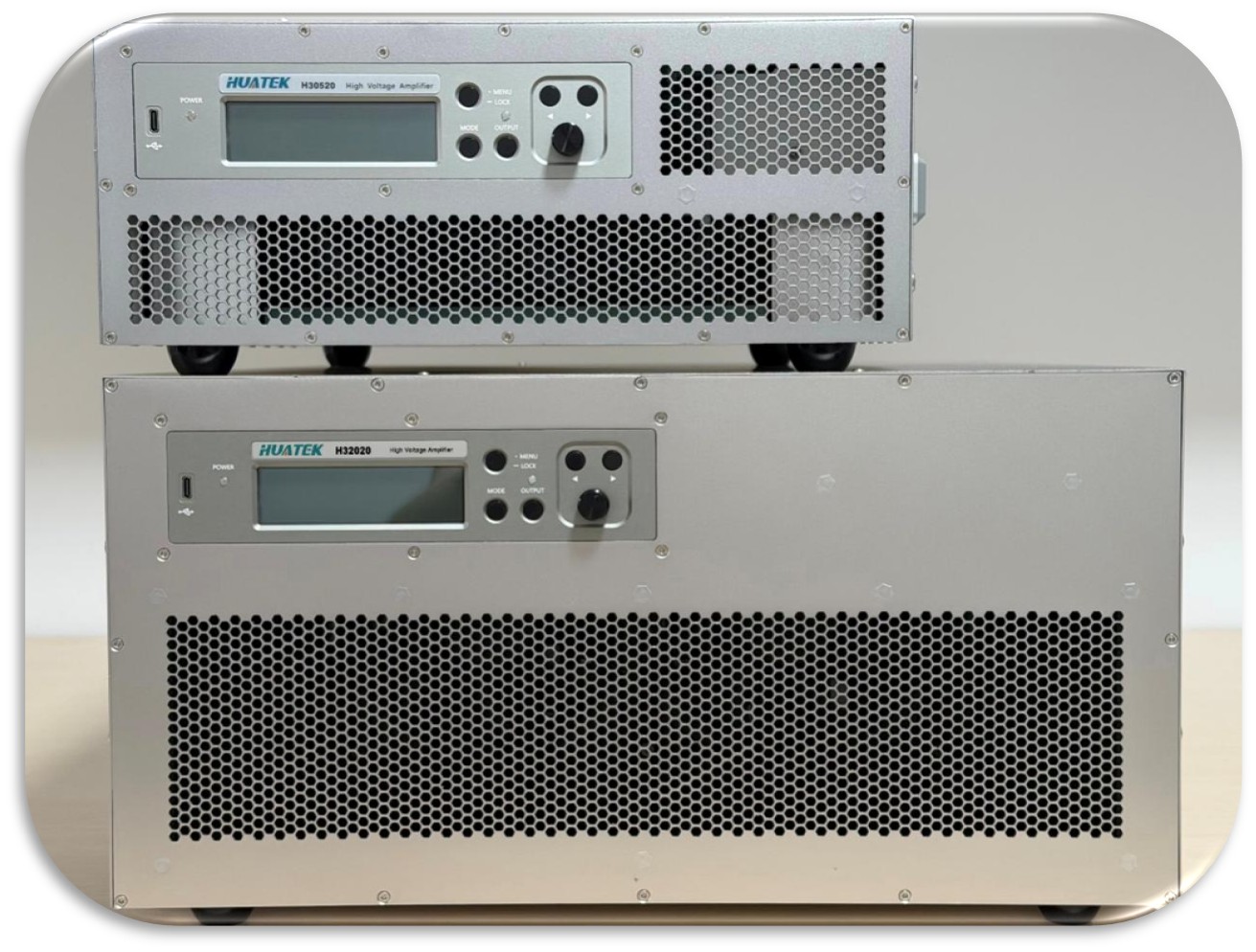

三、华钛高压放大器的整体技术优势

华钛（HUATEK）高压放大器针对EHD打印的应用需求，在电压控制精度、高频响应能力和波形灵活配置等方面进行了专门设计，为打印工艺提供了可靠的硬件保障。以下从三个维度对其技术优势进行具体阐述。

1、精准的电压控制能力

华钛高压放大器能够提供从±100V到±50kV的宽范围输出电压，并具备较高的输出精度与长期稳定性。在EHD打印过程中，电压幅值的微小波动都可能导致液滴尺寸变化或喷射不连续，华钛产品通过精密的闭环反馈控制，确保设定电压与实际输出之间的偏差维持在较低水平，使操作者能够精确调控喷嘴处的电场强度，从而稳定控制泰勒锥的形态和液滴的喷射速率。这一特性对于需要在同一基底上打印多种线宽或渐变结构的场景尤为重要。

2、优良的高频响应性能

EHD打印通常要求数十赫兹至数千赫兹的电压脉冲频率，以实现液滴的按需喷射。用户可根据墨水粘度调节输出频率和电压幅值——高粘度液体需要较低的频率和较高的电压以保证足够大的电场力将流体拉出；低粘度液体则适合较高频率的脉冲，以控制卫星液滴的产生，提高喷射均匀性。这种灵活的调节能力有助于针对不同材料优化打印参数。

3、灵活的波形配置功能

华钛高压放大器支持方波、三角波、正弦波以及任意波形等多种输出模式。不同波形对液滴喷射行为的影响各有侧重：方波具有陡峭的上升沿和下降沿，有助于实现快速启停的液滴喷射，适合点阵式打印；正弦波变化平缓，有助于减少液滴喷射过程中的冲击力，获得更加圆润均匀的沉积点；三角波则适用于连续射流模式下的流量调控。操作者可根据具体图案要求和墨水特性选择最合适的波形，大幅提升了工艺调试的灵活性和打印质量的优化空间。

综上所述，华钛高压放大器以其宽电压范围、高精度输出、快速响应和多样化波形配置等综合性能，为EHD打印电子点胶技术提供了从实验研究到工程应用的全链条硬件支撑。在电压控制层面，它保障了电场强度的稳定与精确，直接提升了液滴沉积的位置精度和体积一致性；在动态响应层面，它确保了高频脉冲信号的无失真传输，有效避免了液滴断裂或拖尾等工艺缺陷；在工艺适配层面，灵活的波形和参数调节能力使得同一套设备能够应对多种墨水材料和打印模式，大幅降低了工艺开发的设备成本。随着柔性电子、可穿戴设备和微纳传感器等领域的快速发展，EHD打印技术对高压放大器的性能要求将持续提高。华钛产品所体现的高可靠性、宽适应性和便捷操控性，不仅满足了当前行业的实际需求，也为未来更高分辨率、更大面积的微纳图案化制造奠定了基础，有望在下一代电子制造技术中发挥更为重要的作用。
