为什么华钛H20000系列高压放大器可替代TEGAM 2340/2350放大器？

1. 背景介绍

  TEGAM 2340/2350高压放大器：由美国公司TEGAM/AE生产，至今已有20余年历史，机器稳定可靠，指标性能优异，得到业内高度认可。（TEGAM2340/2350已经于2026年初停产）

  HUATEK H20000系列高压放大器：由国内高压放大器厂家北京华钛技术生产，结合多款进口放大器优点，延续其质量稳定可靠，及优异的指标性能的优秀品质，同时搭载多年依托一线应用经验梳理整合的多项实用拓展功能，基于自主创新的拓扑结构打造，可实现国产化替代。（如需2350双通道，可由2台华钛机器组合，整体体积上依然有优势，还更灵活）

2. 关键参数比较

以H20808举例，其拥有更大的电压幅度且指标覆盖TEGAM2340/2350。（黄色指标为H20808新增功能）

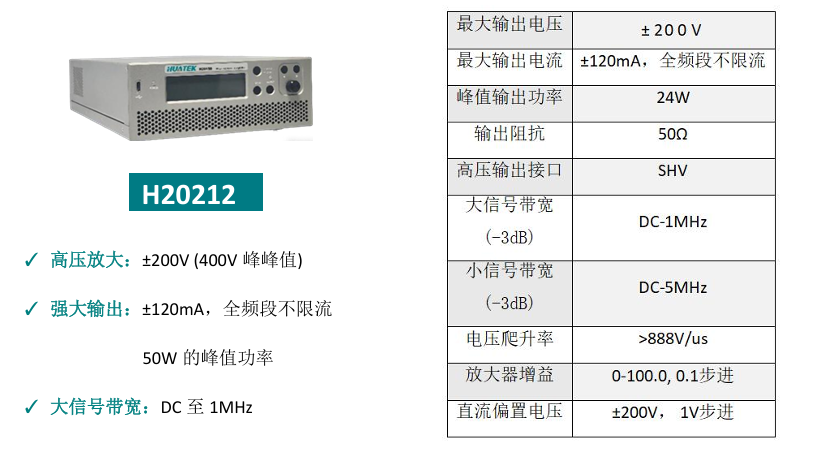

 与2340/2350最大输出电压相同，如需更大带宽及更大功率，可选择H20212。

 3.    实测波形图

实验目的：判断H20808是否可以替代TEGAM2340(2350)，在最大200KHz时输出不低于 400Vp-p的高压。

实验方法：

1)      以下1-3张图是实测的H20808放大器输入电压固定10Vpp，放大倍数固定为160.0倍，不同输入频率信号的输出情况，从1kHz到200kHz，在200kHz时输出电压还有860Vpp。

2)      第4张图是降低放大倍数后使放大器在200kHz时输出422Vpp。

3)      第5张图是通过补偿输入电压，使放大器在100kHz时输出1630Vpp。

实验结论：H20808可以实现在200KHz时放大输出大于400Vp-p的电压，因此在指标上完全可以替代TEGAM2340或者2350。具体方法是通过设置合适的增益。

P1-1kHz正弦波-峰峰值1.6kV

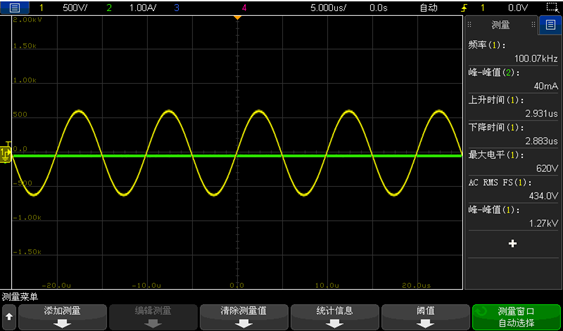

P2-100kHz正弦波-峰峰值1.2kV

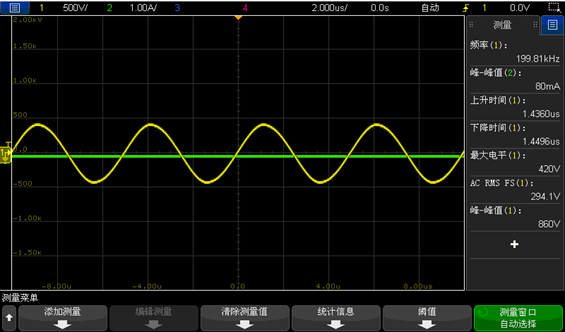

P3-200kHz正弦波-峰峰值860V

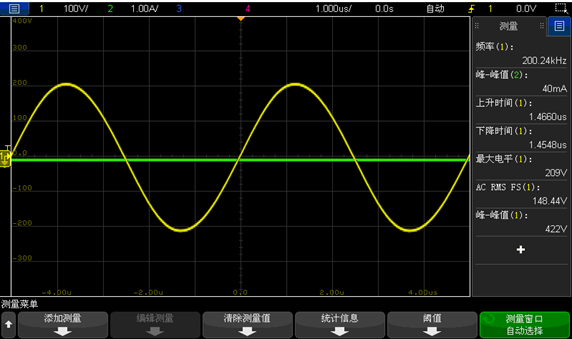

P4-降低放大倍数后使放大器在200kHz时输出422Vpp

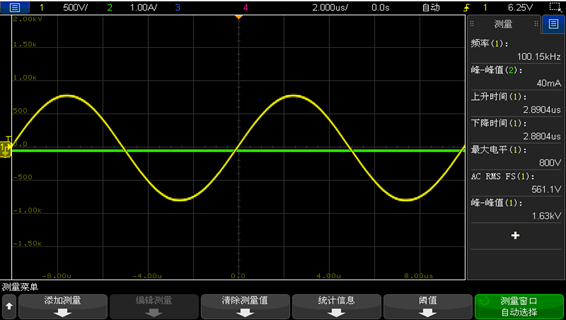

P5-通过补偿输入电压，使放大器在100kHz时输出1630Vpp

  华钛高压放大器，依托核心技术自主研发，是替代进口高压放大器的优质国产化方案。设备搭载精密闭环控制设计，测量精度优异、长期运行稳定可靠，可满足严苛工况使用需求，设备体积紧凑，满足高密度部署。相比进口产品，我们供货周期短、整体性价比突出，深度适配高校科研实验、高稳定性工业生产、系统集成开发等多场景应用。如需产品参数、技术方案及定制咨询，可随时联系北京华钛：010-53351705 / 18301065540（微信同步，竭诚为您服务）
