华钛20kV高压放大器：驱动高电压应用场景的技术方案

在科学研究与工业测试领域，高电压驱动需求日益增长。从压电陶瓷的精密控制到介电弹性体的动态响应测试，再到半导体器件的高压评估，能否获得稳定、可控的高压信号输出，直接影响着实验结果的准确性和研究进展的效率。华钛技术推出的20kV系列高压放大器，为上述应用场景提供了可靠的解决方案。

一、产品概述

华钛高压放大器20kV系列是面向科研实验与工业测试领域的高电压信号放大设备，目前涵盖H32010、H32020及H30000系列中的H31005等多款型号。该系列产品将信号源产生的低压控制信号放大至数千乃至数万伏级别，为解决材料科学、等离子体工程、半导体测试等领域的高电压驱动需求提供了技术实现路径。

二、技术参数解析

华钛20kV系列根据型号不同提供差异化的性能指标，以满足不同应用场景的技术要求。

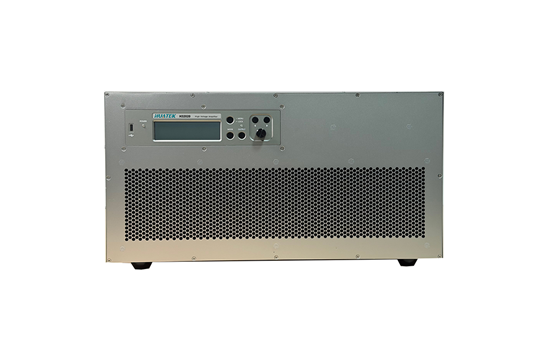

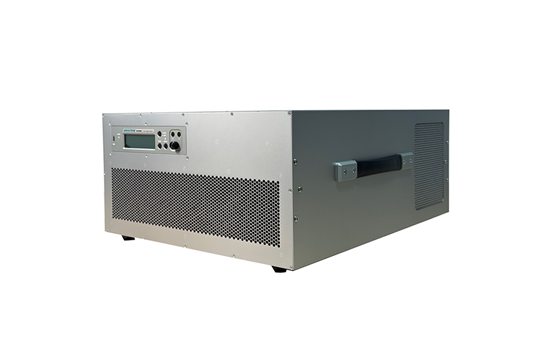

H32010与H32020两台型号覆盖±20kV（40kV峰峰值）的输出电压范围，采用5U高度的桌面级台式设计，机身以高强度铝合金材质构建。其中H32010提供±10mA输出电流和200W峰值功率，大信号带宽覆盖DC至6kHz；H32020的电流输出能力提升至±20mA，峰值功率达400W，大信号带宽扩展至DC至7.5kHz。电压爬升率方面，H32010达到533V/μs，H32020达到667V/μs。

H31005型号则定位于±10000V（20kVp-p）的输出能力，输出电流为5mA峰值，输出功率50Wp，带宽覆盖DC至3kHz，电压爬升率超过133V/μs，并配备较高10kV的直流偏置电压输出功能。从体积配置来看，H20000系列标准品整机体积仅相当于一包A4纸大小，实现了较高性能指标下的紧凑化设计。

三、核心应用领域

高压放大器在半导体测试、材料科学、工业驱动等领域均有广泛应用。华钛20kV系列产品凭借其宽电压范围、可调增益和多种保护机制，覆盖了多个专业化应用场景：

§   压电陶瓷与MEMS驱动。压电陶瓷致动器和微机电系统（MEMS）器件通常需要数百伏至数千伏的驱动电压才能产生足够的位移或力输出。华钛高压放大器能够将低压控制信号放大至±20kV量级，为精密定位、微纳操控和振动控制等应用提供电压驱动源。在MEMS研究中，该系列产品可用于微镜驱动、微泵控制和压电能量收集等领域。

§   材料极化与电活性材料表征。铁电材料和电活性聚合物的性能表征通常需要施加高电压以实现材料的极化或电场诱导变形。华钛高压放大器可作为材料极化实验中的直流偏置源提供稳定电场，也可结合交流信号完成介电谱测试与电致应变测量。其内置直流源功能实现了“一机多用”，简化了实验系统配置。

§   等离子体与介质阻挡放电研究。大气压等离子体在材料表面处理、生物医学和环境保护等领域受到日益关注。介质阻挡放电实验需要高压交流信号驱动，对输出波形质量和长期稳定性有较高要求。华钛放大器在全频段提供稳定的额定电压输出，配合完善的过载保护，适合长时间运行的等离子体实验环境。

§   高压绝缘与线缆测试。电力设备和高压线缆的绝缘性能是确保电网安全运行的关键指标。华钛高压放大器可用于绝缘材料击穿测试、局部放电模拟和介电强度评估。±20kV的输出范围覆盖了中压电力设备质检测试场景的主要需求。

§   半导体器件高电压测试。功率半导体（如MOSFET、IGBT）的输入输出特性测试往往需要施加高电压偏置。华钛高压放大器可作为源测量单元的前端驱动级，配合探针台等测试设备完成高精度测量。同时，设备通过BNC接口提供电压和电流监测输出，便于用户通过示波器跟踪动态信号。

§   超声换能器与电致发光。在高强度超声波清洗、声化学和医学超声成像中，换能器需要高压脉冲驱动信号以产生足够的声强。电致发光测试则要求对发光样品施加高电压，观察其发光特性。华钛系列能够在这两类场景中稳定驱动负载。

四、用户导向的产品设计

华钛20kV系列在功能设计上兼顾了操作便捷性与系统兼容性。设备前面板配备LCD显示屏，实时显示电压、保护状态和增益参数。增益支持数控调节，以0.1步进精细调整。控制方式包括前面板按键操作、串口程控和TTL电平触发三种模式，可在实验室手动调试与自动化集成环境之间灵活切换。

在安全保护方面，该系列集成单次（One-Shot）和打嗝（Hiccup）两种智能保护机制。单次模式适用于严重过流或短路情况，输出级完全关断以保障设备安全；打嗝模式则通过“关断-延时-重启”的循环机制处理可恢复的过载或短暂异常，减少非必要停机时间。两种模式可根据故障严重程度智能切换响应。

此外，设备支持USB-C和TTL接口的远程控制与通信，便于在自动测试系统和工业产线中实现集中控制与数据采集。智能散热系统根据输出功率动态调节风扇转速，在控制噪声的同时维持元器件运行寿命。

  华钛20kV高压放大器系列以±20kV的输出电压覆盖能力和差异化的电流、带宽配置，为材料科学、等离子体工程、半导体测试等领域的科研与工业应用提供了技术支撑。从铁电材料极化到等离子体驱动，从压电陶瓷驱动到电致发光测试，该系列产品在多个高电压应用场景中发挥着连接低压控制信号与高压执行负载的桥梁作用。
