高压驱动技术如何提升介电泳DEP液滴分选性能

从功能筛选到精准操控：高压电子学正成为下一代Droplet Screening平台的关键能力

  随着AI蛋白设计、合成生物学、单细胞功能组学及抗体药物研发的快速发展，生命科学行业正经历底层技术范式转变。传统高通量生物实验更多关注“识别细胞是什么”，而新一代研发体系开始聚焦“细胞能够做什么”。这一变化推动功能筛选迅速崛起。与传统表型分析相比，功能筛选更关注细胞、酶、抗体及微生物在真实生化环境中的动态行为，如酶催化效率、蛋白分泌、抗体亲和力、菌株代谢能力等。在此背景下，液滴微流控凭借高通量、低消耗、单细胞统计能力，成为功能筛选的重要技术路线。

一、DEP：新一代液滴分选平台的重要技术

  液滴微流控将单个细胞或反应体系封装于微米级液滴，形成独立微型反应器。随着平台向更高通量、自动化及复杂闭环控制发展，核心工程挑战在于：如何在高速流动下实现精准、稳定、可重复的动态操控。

介电泳技术应运而生。DEP利用非均匀交流电场实现无机械接触、微秒级响应、易于芯片集成的操控，适合高速液滴分选。其选择性不依赖荧光标签，而是依赖颗粒本身的介电特性。

DEP的核心原理可分为三个连续物理步骤：

第一步：非均匀交流电场中的极化

中性粒子在电场中发生电极化，形成诱导偶极子。采用交流电可抑制电解反应，避免气泡和生物活性损伤。

第二步：电场梯度下的非对称受力

非均匀电场中，偶极子两端受力不均衡，产生净作用力，与电场强度平方梯度成正比，（F_DEP∝∇|E|²）。

第三步：正介电泳与负介电泳

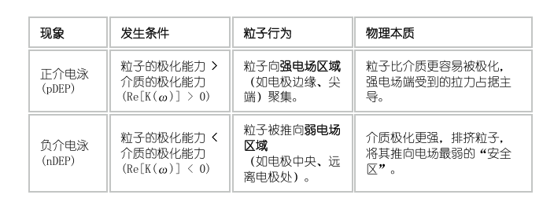

粒子具体往哪里运动，取决于它与周围介质的极化程度对比。这由一个关键的无量纲复数——Clausius-Mossotti (CM) 因子（记作 K(ω)）来决定。它的大小和正负取决于电场频率、粒子与介质的电导率及介电常数。根据 CM 因子的正负，DEP 表现为两种截然不同的行为：

图1. 粒子所受介电泳力大小依赖于介电常数、体积、电场梯度及CM因子。（图片源自uFluidix）

生物领域的应用：

细胞筛选：利用不同细胞（活/死、癌/正常）独特的介电谱，无标记分离。

微液滴操控：通过电极阵列实现液滴移动、合并、分裂，用于单细胞包裹。

纳米级捕获：可捕获病毒、外泌体、DNA等微小生物对象。

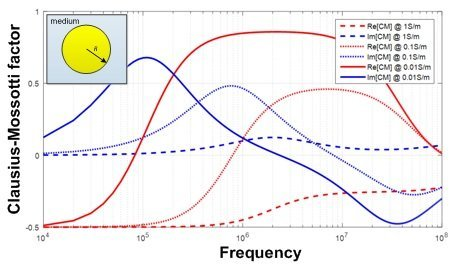

图2. 通过调节频率和介质电导率，可改变DEP力的方向与大小。（图片源自uFluidix）

DEP的核心逻辑可概括为：非均匀AC电场 → 诱导极化差 → 打破受力平衡 → 利用介电特性精准操控。

二、为什么DEP对高压放大器提出极高要求

高性能液滴分选的竞争已进入深水区：纳升级液滴的千赫兹级高频分选、多重PCR平行操控、单细胞精准弹射等，均指向同一瓶颈——高压放大器。放大器不再是供电设备，而是决定系统性能的波形引擎。

1、频率稳定性决定DEP选择性

DEP的无标记筛选依赖于CM因子对频率的敏感响应。生物对象存在特定的“交叉频率”（DEP力为零的临界点）。若放大器输出频率发生漂移，将导致：

目标筛选纯度崩溃：非目标细胞可能意外受到pDEP而混入产物。

分选轨道脱轨：高速液滴偏转受力震荡，导致拖尾或漏检。

阻抗匹配恶化：频率不稳引发内部发热、波形畸变，甚至烧毁微电极。

2、响应能力决定吞吐量上限

高通量分选（>10 kHz）要求放大器具备高压摆率和微秒级响应。若响应不足：

波形畸变（拉长的梯形波或三角波），电场建立延迟，液滴偏转不彻底。

为保证准确率被迫降低流速，吞吐量被锁死。

快速响应允许液滴以更高流速、更密排列通过分选区，使吞吐量从几百Hz跃升至10-15 kHz以上。

3、低噪声和低失真的重要性

谐波干扰选择性：高THD会引入高次谐波，使粒子同时受到不同频率下的混乱DEP力，筛选纯度暴跌。超低失真（THD<0.1%）确保电场频段纯净。

噪声破坏微纳捕获：纳米级粒子受布朗运动影响大，输出噪声（纹波）会引发电场扰动，将已捕获的粒子“震落”。

副反应保护样品：杂散噪声会引发交流电渗流，破坏层流环境；高频失真分量导致局部焦耳热，使细胞失活或蛋白变性。

4、电容负载驱动能力：DEP高频系统的隐藏挑战

微流控芯片本质上是高频大电容负载（几pF到几百pF）。若放大器容性驱动能力不足：

带宽雪崩：输出内阻与负载电容形成低通滤波器，高频下电压骤降，DEP力归零。

自激震荡与振铃：相位裕度不足，产生高频毛刺和过冲，击穿芯片、烧毁电极。

瞬态响应退化：电容充放电需要大电流，供给不足则压摆率下降，响应变慢。

卓越的容性负载驱动能力（如100pF以上保持全功率带宽）是多通道并行、高密度阵列芯片规模扩展的基础。

5、长时间稳定性：商业化系统的关键

DEP正从实验室验证走向工业化连续运行（数小时至数天）。长时间稳定性体现在：

根治温漂：传统放大器发热后电压/频率漂移，导致分选纯度从99%降至85%，无法通过医疗认证。

延长芯片寿命：不稳定的微观电场产生隐性毛刺，侵蚀电极，增加耗材成本。

支撑AI自动化：硬件参数恒定是去人工化、闭环控制的前提。

提升MTBF：工业级放大器降低售后维护成本，构筑设备品牌技术壁垒。

三、华钛面向下一代DEP平台的高压驱动技术

从科研检验迈向工业生产，超高通量液滴筛选、AI蛋白设计等对驱动技术提出更高要求。筛选设备也逐步转向小型桌面式，功能细分。华钛高压放大器凭借“更高频率、更高电压、更小体积”的特点，形成竞争优势。

注：该图片来源于某生物科技公司

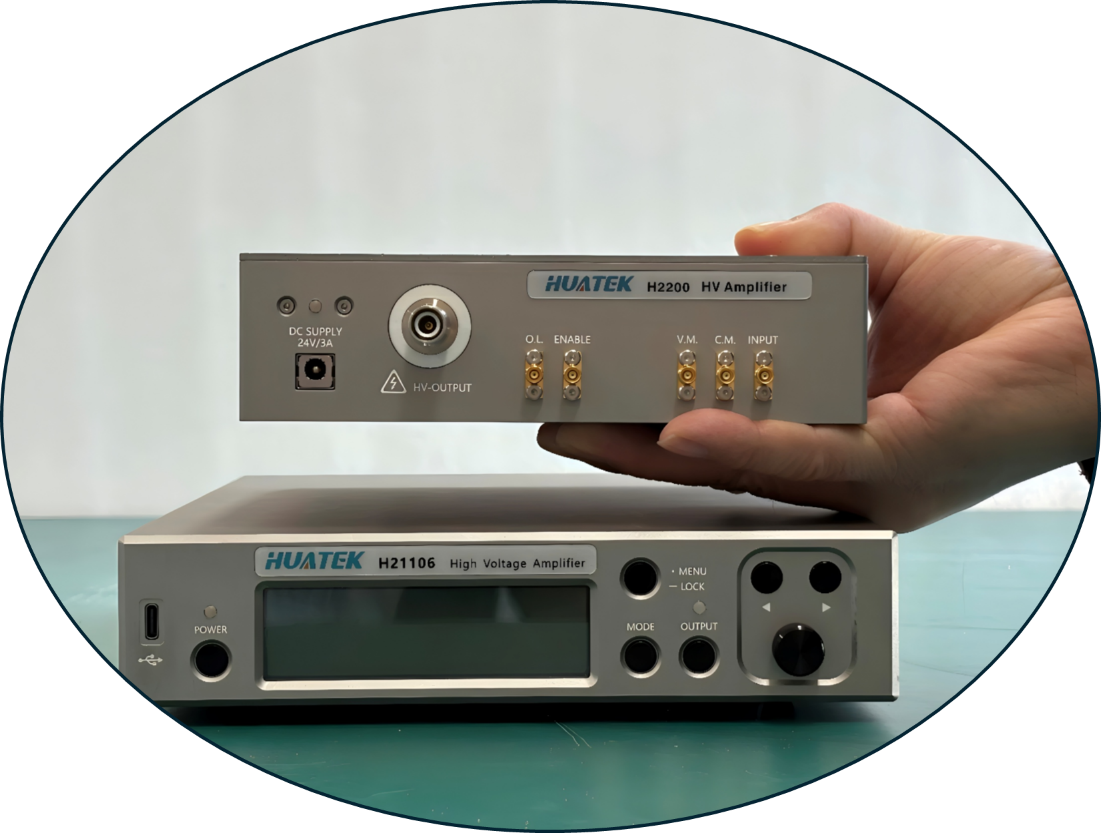

针对微流控芯片这一高频大容性负载，华钛采用宽禁带半导体器件与动态阻抗匹配技术，在1U高度、A4纸大小的紧凑空间内实现最高5000V电压输出，覆盖微流控应用场景。较低电压下可支持更高MHz级工作频率。方波脉冲边缘无高频过冲震荡，保护昂贵微流控芯片，同时帮助系统达到兆赫兹级吞吐量。

选择华钛放大器，不仅是选择优异的技术指标，更是为设备品牌构筑坚实的技术护城河。我们期待与工程研发团队深度对接，共同打破高频容性物理边界，赋能下一代DEP平台走向产业化新纪元。
